Pada November15.2024, Mr.Shang dari Suntcn, Seorang Senior insinyur perangkat keras membuat a Kuliah yang luar biasa tentang inverter hybrid kepada mahasiswa Universitas Ningbo.
Karena permintaan global untuk energi terbarukan terus meningkat, ukuran pasar inverter fotovoltaik global diperkirakan akan mempertahankan tingkat pertumbuhan yang tinggi dalam datang bertahun-tahun. Permintaan pasar dari Inverter surya s dan inverter hibrida s juga akan terus tumbuh, efisiensi inverter akan terus meningkat dan ruang lingkup aplikasi akan menjadi lebih luas.
Sebagai perusahaan berteknologi tinggi yang berspesialisasi dalam pengembangan, produksi dan penjualan inverter, Suntcn memiliki penelitian yang erat dan belajar belajar dengan Universitas Ningbo.
Berikut ini adalah beberapa kuliah yang luar biasa:
(I) Pengenalan inverter hybrid

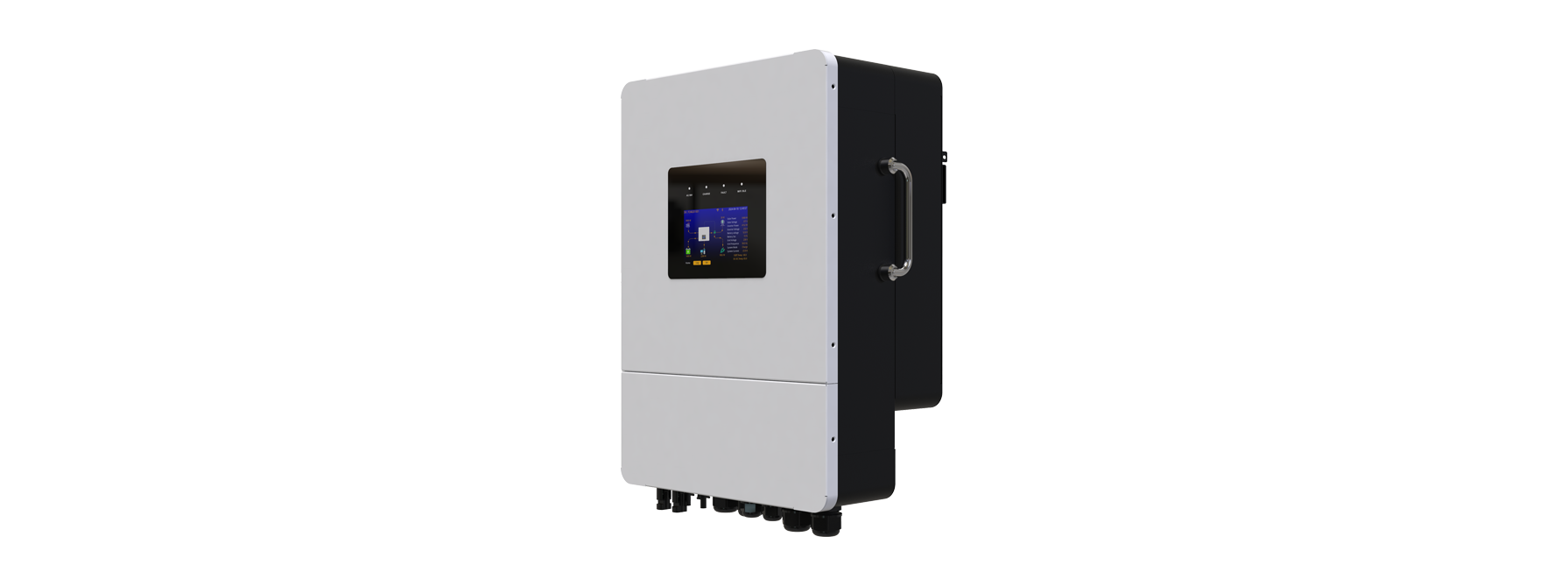

Inverter hibrida adalah perangkat yang mengubah arus searah menjadi arus bolak -balik, dan terutama digunakan bersama dengan sistem energi terbarukan seperti panel surya dan turbin angin. Ini dapat mengubah energi menjadi arus bolak -balik terpadu, yang kemudian ditransmisikan ke jaringan listrik atau digunakan untuk listrik rumah dan bisnis. Desain ini memungkinkan inverter hibrida untuk lebih efektif memanfaatkan berbagai sumber energi terbarukan, meningkatkan pemanfaatan energi, dan mengurangi dampak lingkungan.
(Ii) seluruh proses desain sirkuit
A. Analisis persyaratan : Memahami persyaratan daya, sumber input (panel surya, baterai dll.), Spesifikasi output (tegangan, frekuensi untuk AC), dan fitur spesifik apa pun seperti kisi -kisi - pengikat atau dimatikan - kemampuan kisi.
B. Desain Skema : Pilih komponen elektronik daya yang sesuai seperti transistor, dioda, dan kapasitor. Rancang topologi sirkuit untuk konversi daya, sirkuit kontrol untuk mengelola sumber daya yang berbeda, dan sirkuit perlindungan untuk melindungi terhadap tegangan berlebih, arus berlebih dll.
C. Simulasi : Gunakan perangkat lunak untuk mensimulasikan perilaku sirkuit dalam kondisi yang berbeda untuk memverifikasi fungsionalitas dan kinerjanya, dan membuat penyesuaian yang diperlukan.
D. Tata letak PCB : Tempatkan komponen yang mempertimbangkan disipasi panas, integritas sinyal, dan meminimalkan gangguan. Rute jejak untuk jalur daya dan sinyal.
E. Prototipe dan pengujian : Bangun prototipe sirkuit, uji kinerja listrik, efisiensi, dan stabilitasnya. Buat perbaikan berdasarkan hasil tes untuk mengoptimalkan desain.
(Iii) Keterampilan tata letak dan pengelasan PCB
Dalam hal tata letak PCB, sesuai dengan partisi modul fungsional sirkuit, tempatkan komponen terkait dalam posisi dekat untuk mengurangi gangguan sinyal dan panjang kabel. Misalnya, komponen frekuensi tinggi harus disimpan sejauh mungkin dari komponen frekuensi rendah. Untuk kabel, aturan kabel harus diikuti, seperti saluran listrik dan saluran dasar harus cukup lebar untuk membawa arus.
Saat menyolder papan PCB, keterampilan sangat penting. Untuk solder manual, pilih setrika penyolderan dengan kekuatan yang tepat dan kuasai waktu penyolderan. Pastikan bantalannya bersih sebelum menyolder, dan biarkan solder merendam bantalan dan pin selama penyolderan. Untuk komponen SMD, gunakan pistol udara panas atau besi solder dengan fluks untuk solder. Pada saat yang sama, perhatikan menghindari masalah seperti solder dingin dan sirkuit pendek untuk memastikan kualitas penyolderan.
Para siswa sangat banyak berbicara tentang kuliah yang diberikan oleh sekolah bisnis. Mereka mengatakan bahwa melalui penjelasan sekolah bisnis, mereka memiliki pemahaman baru tentang inverter matahari dan inverter hibrida, dan pemahaman yang lebih dalam tentang desain sirkuit, tata letak PCB dan keterampilan pengelasan, yang meletakkan dasar yang kuat untuk pengembangan mereka di masa depan dan mereka menantikan lebih banyak peluang belajar di masa depan.
